空压机油分桶内部结构图及工作原理

2022-06-08 17:43:39

浏览:

空压机油分桶分为:卧式和立式。通常是由45号钢焊接成圆柱形的碳钢铁皮桶或不锈钢制成的桶。油分桶作用储存润滑油。空压机油分桶内部结构图及工作原理见下文。 空压机油

空压机油分桶分为:卧式和立式。通常是由45号钢焊接成圆柱形的碳钢铁皮桶或不锈钢制成的桶。油分桶作用储存润滑油。空压机油分桶内部结构图及工作原理见下文。 空压机油分桶内部结构图及工作原理:高压油气混合物进入油气桶,在离心力作用下大部分油流入油气罐内壁,沿内壁流入油气桶底部。在相互碰撞的过程中,另一部分小油滴凝结成大油滴,在重力作用下沉到底部,继续参与循环。 通过z小压力维持阀,将油分芯过滤后的空气流冷却后排出。

 在油气桶上方的Z小压力阀有以下几个作用:

 1、防止管道压缩气体回流。

 2、保证设备润滑,其次使空气压缩机内部达到润滑油循环所需的压力。

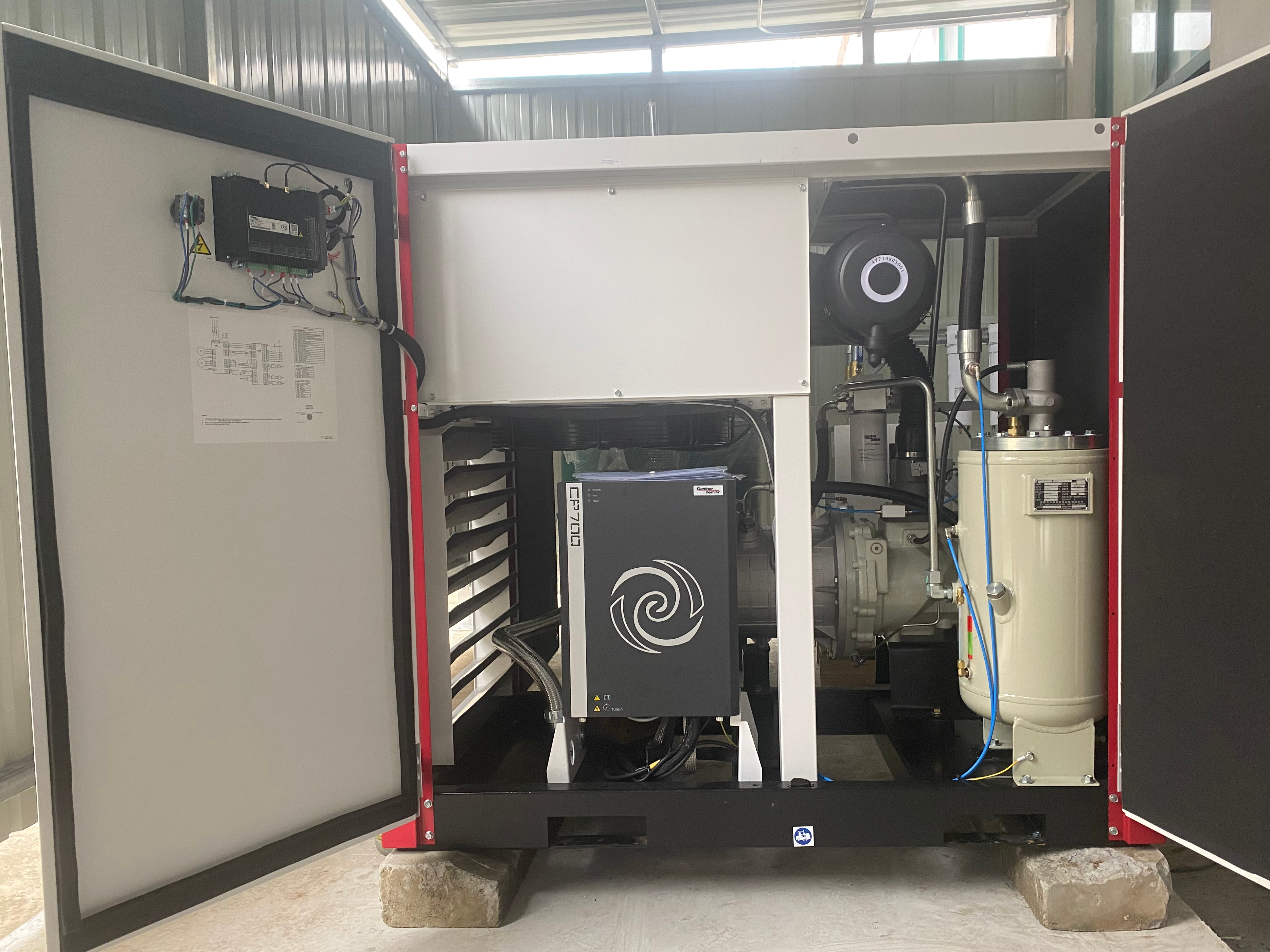

空压机油分桶内部结构图及工作原理

3、当油气桶压力超规定数值后,z小压力阀自动打开,以保证油气分离器的效果,同时避免因压差过大而损坏油分。

当油气桶压力过大时,安全阀会自动打开,释放一部分空气来降低油分桶中的空气压力。

油分桶上有一个压力表,用于检测过滤前的压力。油罐底部配有污水阀。定期打开污水阀,释放油桶底部的水和污垢。

以上是空压机油分桶内部结构图及工作原理。油桶旁边有油位镜,通常我们会通过油位镜观察空压机润滑油使用情况。一般机组运行时油位应保持在中间位置,过高会跑油,过低会影响整个机器的安全。油分桶是属于压力容器,必须由有资质的厂家生产。


作者: 深圳市太钢机械设备有限公司
